AutoCAD 2011中如何设置图层对象透明度

回答：
随着CAD版本的更新，自身的功能也越来越完善，在AutoCAD 2011之前的版本，如果图纸中图形重叠之后，我们只能通过设置图层顺序，让文字标注等信息显示在填充图形前面来显示，从AutoCAD 2011开始，便提供了对象透明度的设置，来让前后的图形都可以显示。1.在图层管理器面板，右边有一列就是透明度，默认是0，修改为100时图层对象就完全隐藏了2.如果要单独对某个图层对象设置透明度，选择对象后，在特性面板的下拉框中找到透明度也可以进行设置，打开特性面板的快捷键ctrl+13.如果对图层对象进行图案或者颜色渐变色填充，要对填充进行设置透明度，可以在“图案填充和渐变色”面板右下方的“透明度”进行设置

CAD中的栅格怎么限制？栅格限制的操作技巧是什么？

回答：
对于大部分CAD的用户来说，栅格限制这个功能可能没有用过，所以也不是很了解，但是这个功能真的是非常实用的，它主要是为了强调绘图区的边界，同时也是为了明确绘图的区域范围。在图纸空间布局的应用上，这个功能可能不怎么用的到，但是在绘图区限制特征和设置格点属性的相互作用上，还是很好用的。目前，想要在整个绘图区域打开一个小的栅格会比较难，尤其当我们只需要在如下图所示的矩形区域工作时。然后当我将限制设定到矩形的对角时，将格点属性系统变量设置为2，我将得到一个我想要的栅格区域如果你将栅格属性变量设为4，你就能得到一个能按需要自由缩放调整的栅格区域，。如果想将栅格区域移动到所绘图形的其他地方去，你可以重新定义限制或移动用户坐标系（UCS）。小技巧：当你的用户坐标系（UCS）和世界坐标系（WCS）一致时再设置你需要的栅格，在移动UCS钱使用坐标点（0,0,0）成为栅格区域的一角。那么限制特征在3D会中也有用吗？当然，下图为你展示了3D视角下的栅格当我在进行3D建模时，不用栅格事先限定操作区域时就会晕头转向，当栅格属性设定被限定了，它能提供一个非常易于操作的视觉提醒，让你知道构造平面的具体位置，它在用户坐标系中的平面直角坐标系位置也会相应有显示要知道，一开始限制命令是为了二维操作操作创造的，所以它在三维环境中不能被定义或再定义。在三维环境中设置限制的也有秘诀，先确保用户坐标系和世界坐标系匹配，这意味着用户坐标系与世界坐标系恰好重合，这应当是栅格原始的位置。输入用户坐标系点击2次回车就能将用户坐标系和世界坐标系对齐了。这套程序也适用于轴测图生成，将其调整为自适应栅格，然后根据栅格平面的深度来重新确定用户坐标系的原点。总结来了，步骤如下：1.确保用户坐标系与世界坐标系一致，输入用户坐标，按2次回车键。2.打开栅格(按F7)，用栅格命令设定栅格区域。3.输入限制，将一角坐标设为(0,0)接下来的第二个二维坐标点设为(8,5)之类的随意 。4.输入栅格限制，变量为2或4。5.按需重新定位栅格区域或重设用户坐标系。

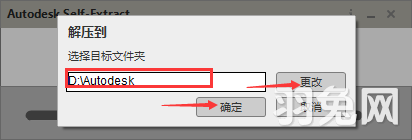

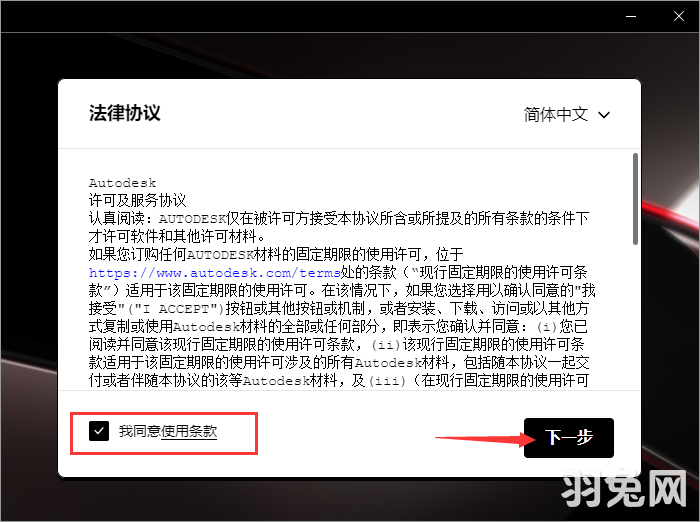

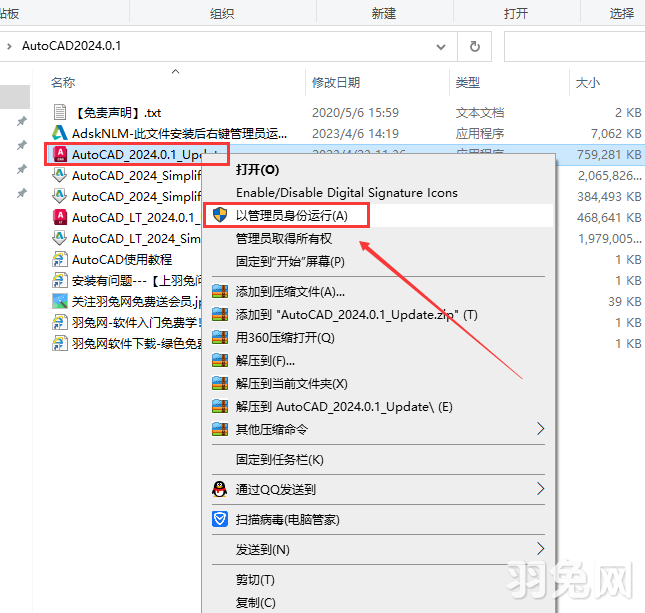

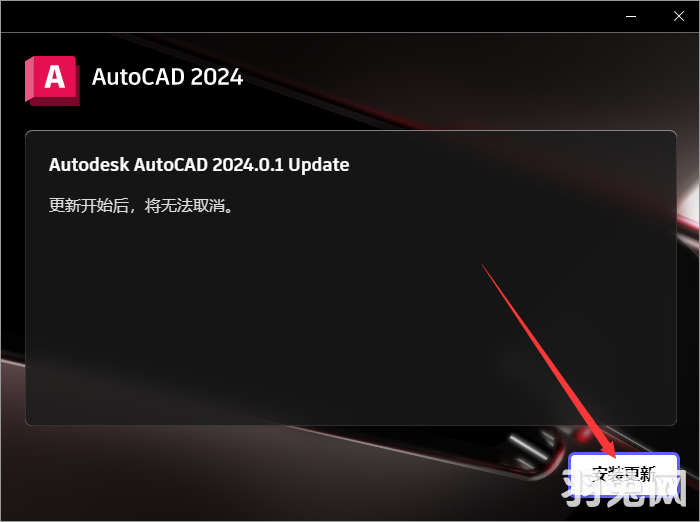

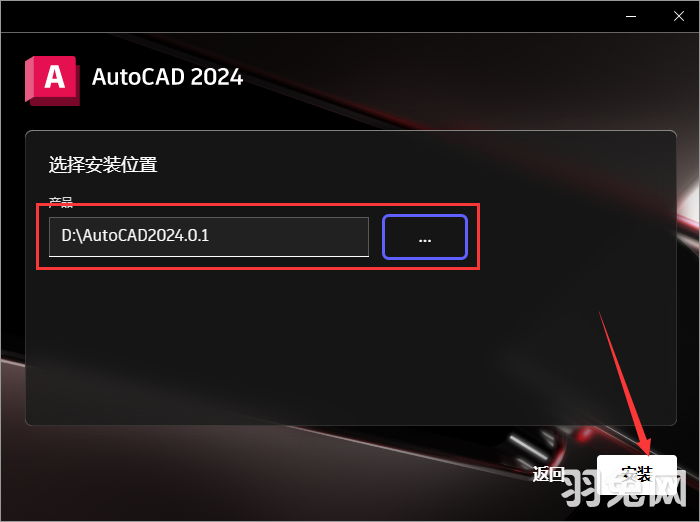

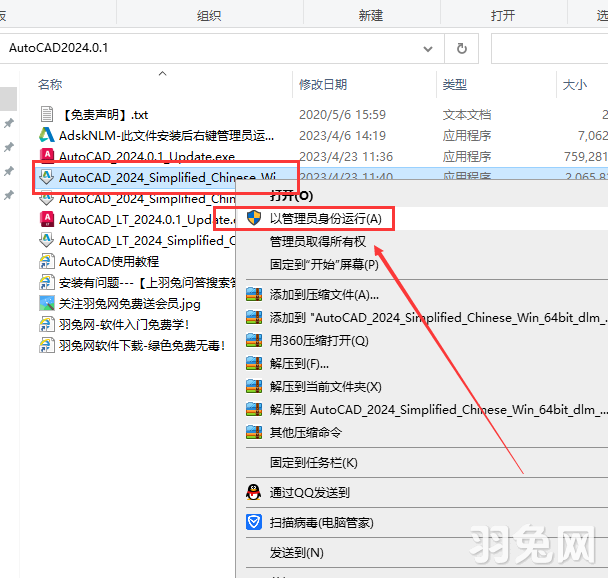

CAD安装错误：1308，显示源文件为未找到...\support\acad.mnl的解决办法

回答：

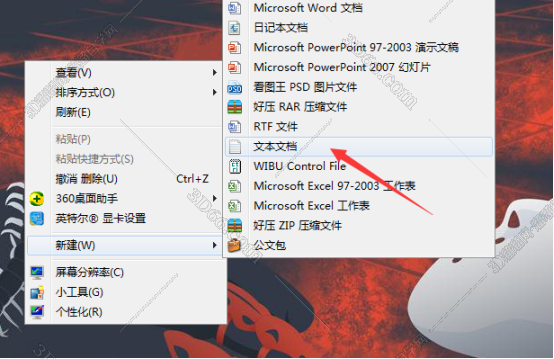

解决办法:【自学CAD事半功倍的方法就是有专业老师专业课程指导！选择：AutoCAD完全自学宝典（基础-平面-三维-建模-案例）！CAD高级培训讲师景蓝老师在线授课，31.31万用户正在跟课学习，105个课程小节+1套配套资料，你也加入进来吧】新建一个文本文档然后直接另存为保存到桌面，保存类型改为“所有文件”，文件名改为“acad.mnl”在桌面找到这个文件，然后放到安装包的support文件夹，然后重新安装就可以了以上就是相关的CAD快捷命令内容了，你学到了吗？AutoCAD作为一款国际流行绘图软件，在全球广泛使用，使用它可以高效的快速绘出满意的效果图~而如果你此时正打算学习或者正在学习AutoCAD的话，那么就一定要看看羽兔网的CAD精选视频课程了，点击链接：https://www.yutu.cn/search/course.html?t=9&k=CAD 69套CAD视频课程任你学~今日优推课程（选对课程 事半功倍）：

CAD里面直线和多段线有什么区别

回答：
CAD里面的直线和多段线看起来好像没有什么区别，但是它们是两个不同的命令，直线命令是“line”，多段线命令是“pline”，多段线可以代替直线，但是直线没法代替直线，现在我们来看看吧1.使用CAD多段线命令画出来的线段是一个整体，而直线命令画出来的线段都是互相分离的，我们画多段线的方法就是点击快捷工具栏的多段线图标或者是点击菜单栏上的绘图--多段线，另外也可以直接在命令栏输入PL快捷键回车2.我们分别使用直线和多段线画一个矩形，可以看到直线上点击某条线段只能选择那一条，而多段线点击某一条就直接把这个整体选住了3.另外直线只能单纯的画直线，而多段线选择一个起点之后还有很多提示，例如可以画圆弧，还可以定义线的宽度4.我们先来看看线宽，选择一个起点之后输入w，回车5.现在要确定起点的宽度，我们直接横向或者纵向拖动鼠标，也可以直接输入宽度的数值6.再确定端点的宽度，方法也是一样的7.这样就可以利用多段线画这个梯形8.另外我们也可以选择圆弧a9.然后画出一段段圆弧特别注意：多段线还有更多功能，比直线应用更加广泛，大家可以多多尝试

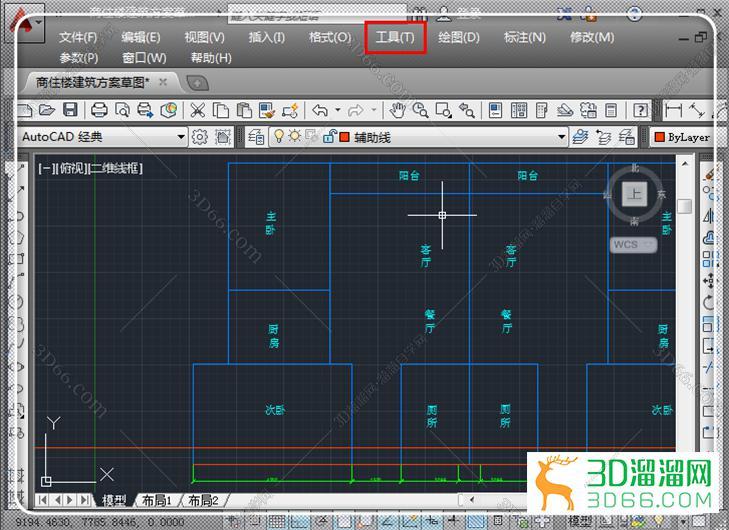

CAD命令行不见了，怎么打开命令行

回答：
CAD的命令行非常重要，他它用于输入命令参数，显示命令参数，一些对于CAD使用不是很熟悉的用户，在使用命令的时候也可以根据命令行上的说明进行操作，所以如果命令栏消失不见的情况下，我们用起来就有诸多不便，像下图一样命令行为什么不见了，可能是由于自己不小心按了什么导致的，这里可能会有多种原因我们就不深究了，我们现在看看怎么打开命令行，其实非常简单，在主菜单上点击工具--命令栏就可以重新显示命令栏了，同时我们也可以在上面看到它的快捷键ctrl+f9，所以直接按ctrl+F9也可以，再次按也可以将命令行隐藏

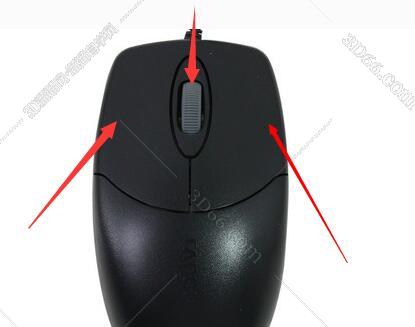

CAD鼠标有哪些功能？

回答：
二键+中间滚轮鼠标左键 ： 选择功能键（选象素 选点 选功能）右键： 绘图区-----快捷菜单或[ENTER]功能.1.变量 SHORTCUTMENU 等于0---------[ENTER]2.变量 SHORTCUTMENU 大于0---------快捷菜单3.或用于环境选项--------使用者设定---------快捷菜单开关设定中间滚轮1.旋转轮子向前或向后，实时缩放、拉近、拉远2.压轮子不放并拖曳 实时平移3.双击 ZOOM ------E缩放成实际范围[Shift]+压轮子不放并拖曳 作垂直或水平的实时平移[Ctrl]+压轮子不放并拖曳 随意式实时平移Mbuttonpan=0 （系统默认值=1） 按一下轮子 对象捕捉快捷菜单[Shift]+右键 对象捕捉快捷菜单

CAD图纸中文字变成方框的解决办法

回答：

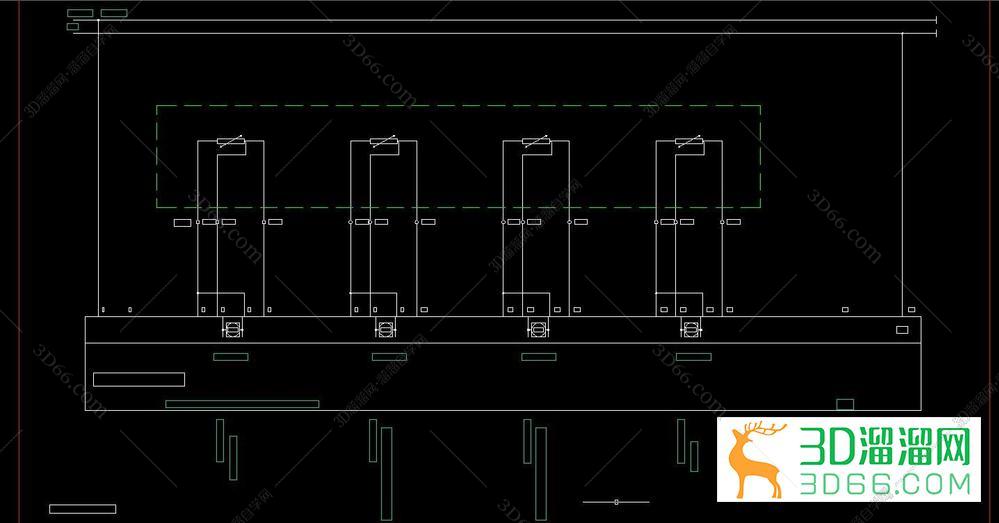

有时候拿到一张CAD图纸，打开之后，不知道什么原因，上面的文字全部变成方框了，不显示文字，其实这是通过设置之后形成的，因为这个方法可以大幅度提高图形的操作速度，如果我们要将其重新显示为文字，要如何操作呢1. 打开CAD图纸，发现上面都是一些莫名的方框，其实这些都是被隐藏的文字2. 此时我们右键单击，选择“选项”3. 在弹出的“选项”对话框，把“显示性能”下面的“仅显示文字边框”前面的钩去掉，然后“确定”4. 这个时候还没有完，需要在命令框输入“re”后回车，重新生成一下图纸就可以解决文字变成方框的问题了

CAD怎么测量面积，CAD面积怎么算

回答：
测量复杂图形面积的方法：1. 方法一：1) 用鼠标点击工具栏中的多段线选项或在命令行输入PL并回车；2) 用鼠标逐个点击待测图形的一个每一个角点，至最后一个非闭合角点；3) 在命令行输入C并回车，令图形闭合；4) 用鼠标点击待测图形的任一点（选取该图形）；5) 在命令行输入LI并回车，面积和周长就都计算并显示出来了。2. 方法二：1) 用鼠标点击工具栏中的区域图标选项或在命令行输入AREA并回车；2) 用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；3) 直接回车后即可计算并显示出已测图形的面积和周长。3. 方法三：1) 用鼠标点击标题栏中的工具选项；2) 在下拉菜单中选中查询---面积；3) 用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；4) 直接回车后即可计算并显示出已测图形的面积和周长。4. 方法四：1) 在命令行输入AA并回车；2) 用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；3) 直接回车后即可计算并显示出已测图形的面积和周长。5. 方法五：1) 在命令行输入PR并回车；2) 用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；3) 直接回车后即可计算并显示出已测图形的面积和周长。

CAD怎么输入空心字

回答：
下载空心字体

CAD中标注的坐标和查询的坐标不一致怎么解决

回答：

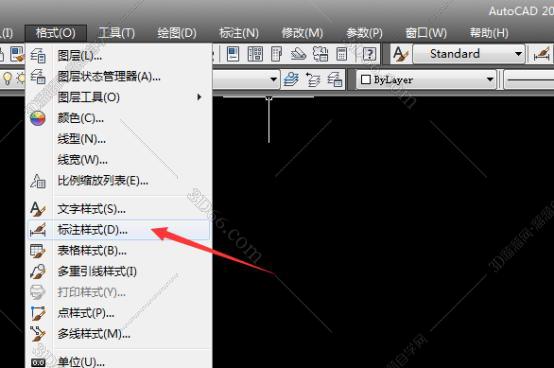

坐标可以确定一个点的位置，每一组坐标值都是对应的一个唯一的点，在二维坐标上是（x，y），在三维坐标上是（x,y,z）。我们是在使用CAD的时候可以查询所有对象的坐标值，但是有时候会出现这种情况，发现查询的坐标值和之前标注的坐标值完全不一样，针对于这种情况，现在就给大家说说解决办法1. 启动CAD软件，选择菜单栏上的格式--标注样式2. 在弹出的“标注样式管理器”中，点击右侧的“修改”3. 在“主单位”选项下面找到“测量单位比例”，将比例因子改为1即可，然后点击确定就可以了

CAD中绝对直角坐标点和绝对极坐标点的区别

回答：
绝对坐标点的输入，是指以坐标系圆点为参考点来定位所有点，此输入方式又分为绝对直角坐标和绝对极坐标 1. 输入绝对直角走标点：绝对直角坐标点是以坐标系圆点为参考点，以定位其他点，其表达式为（X、Y、Z）。用户可以直接输入该点的X、Y、Z绝对坐标值来表示点。在默认设置下，当前视图为正交视图。用户在输入点的坐标值时，只需要输入点的X坐标值和Y坐标值即可，起数字和逗号应在英文EN方式下进行，坐标值中X值和Y值之间必须以逗号分隔，切标点必须为因为标点。 2. 输入绝对极坐标点：绝对极坐标也是以坐标系原点作为参考点，通过某点相对于圆点的极长和角度来定一点，其表达式为（L

CAD中如何标注上下公差

回答：

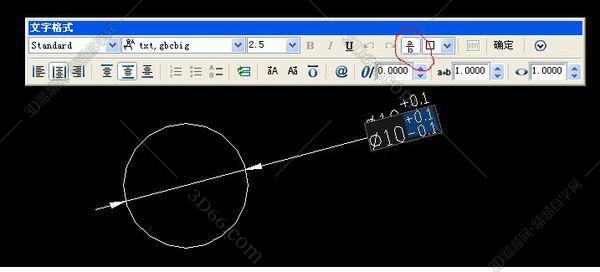

比方说要标直径50，正0.02，负0.03怎么标呢？；直径50，正0.02、正0.01；直径50，负0.02、负0.04；这要如何标呢？网上说要点b/a键，b/a键在哪里呢？ 答：线性标注知道吧，就是把你的直径50标注出来，有了直径50之后，用ED命令或者双击50这个尺寸（会弹出文字格式对话框，a/b就在里面，撤销符号后面）%%C50+0.02 ^ +0.01“^ ”就是“6”上面的字符，然后选中你输入的公差值+0.02 ^ +0.01，这时候a/b就不是灰色显示的了，点下a/b就会出现公差的标注形式了。图中圈住的部分就是“a/b”

CAD中如何修改鼠标右键功能，如何自定义鼠标右键功能

回答：

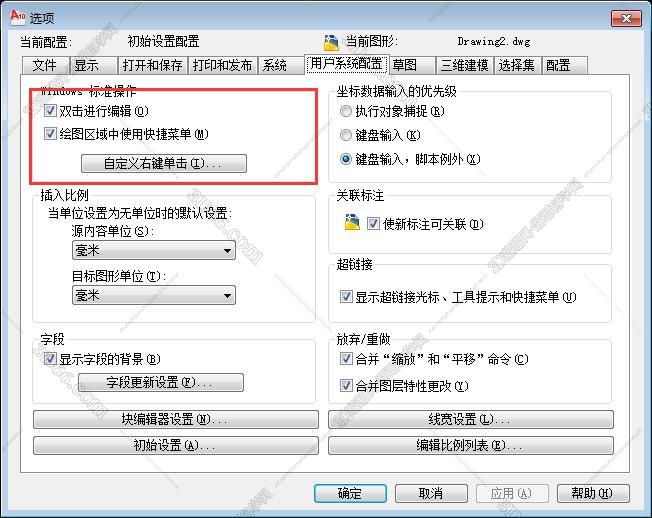

CAD里面的鼠标右键功能很强大，在不同的情况使用右键来操作，起到的作用也不同，而且我们也可以通过修改来自定义鼠标右键的功能。打开“选项”面板，在“用户系统配置”下面勾选“绘图区域中使用快捷键菜单”，然后点击“自定义右键单击”来自定义鼠标右键功能在这里我们看到已经给了列出了鼠标右键的大部分功能，我们可以根据自己的使用习惯来进行修改

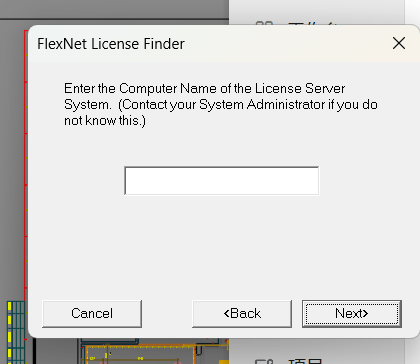

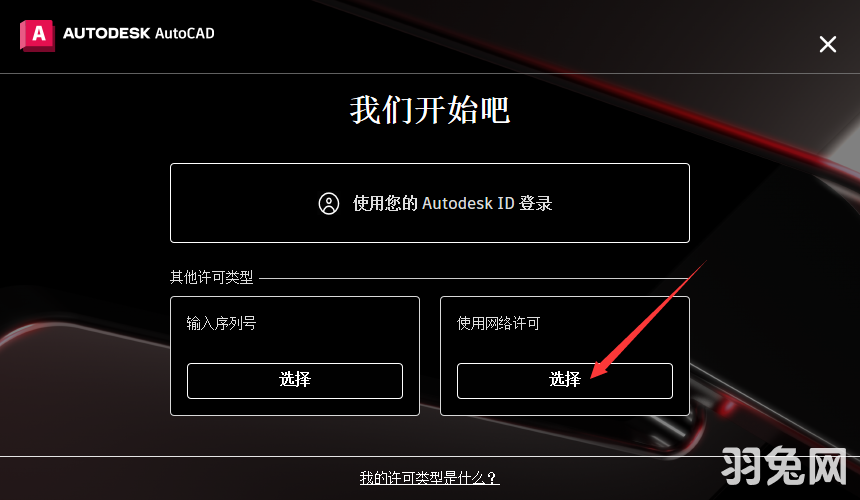

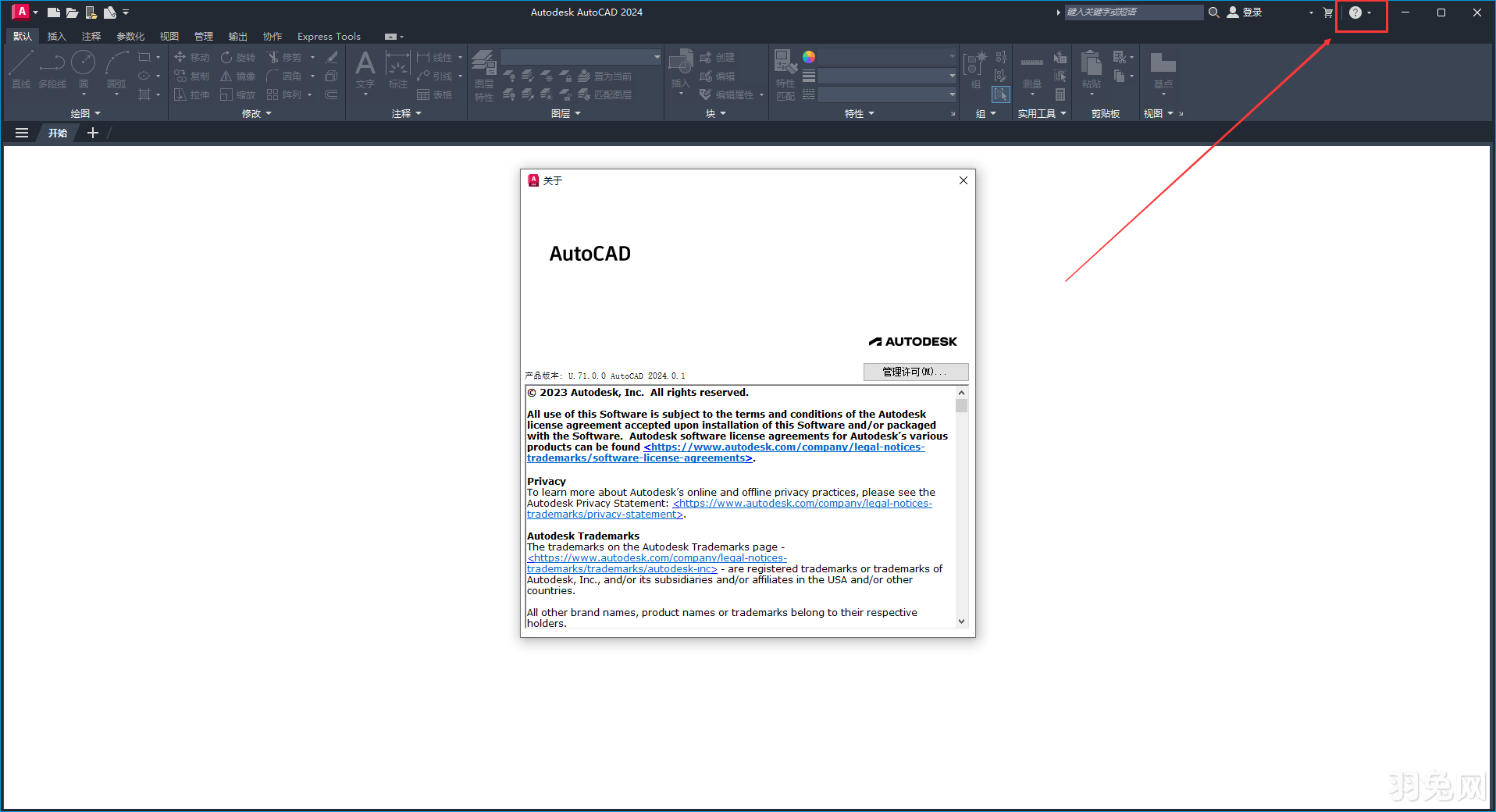

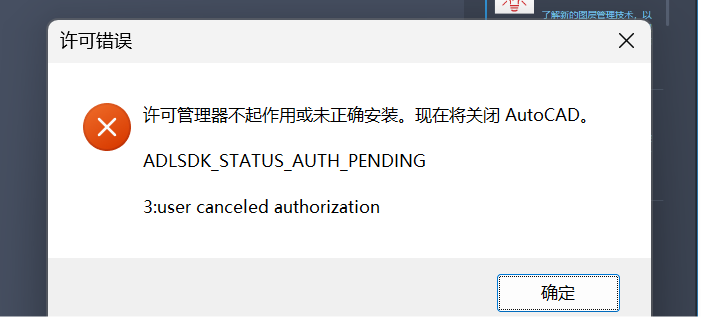

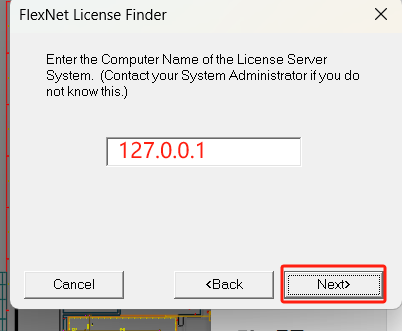

AutoCAD2008版本的序列号是什么？

回答：
CAD2002之后的版本都需要输入序列号才能激活，输入序列号就可以安装了。AutoCAD2008序列号：666-98989898Cad2008序列号还有很多，提供CAD下载地址：CAD2008下载地址:http://www.3d66.com/softhtml/showsoft_72.html

如何查看CAD中某个块的数量

回答：
在一个大的CAD文件中中一个图形或许某个块很多，我们如果想要知道它的总数量，一个个去数肯定不现实，浪费时间不说还容易漏掉。那么有什么方法，可以快速查看到块的数量呢1. 如下图所示，可以看到椭圆中这个块的数量特别多，如果我们想要查看这个块的总数量，我们需要一种快捷的方法去快速确定2. 我们输入“fi”，按空格键就会打开“对象选择过滤器”3. 点击过滤器下方的下拉箭头，选择下面的“块名”4. 然后点击旁边的“选择”按钮，在里面找到你所选择的块5. 选择好块后点击下面的“添加到列表”，在上方空白框就会显示相关信息，如果之前有其它的信息把没用的都给删除，只留下该块个数和块名就好6. 然后点击下面的“应用”，这时候你会发现该“对象选择过滤器窗口”关闭了，鼠标变成了一个小的选择框框，这时候你只要选择你所要查看的图形某一块就可以了，如果全选，输入“all”按空格键就可以查看全部图形了。如图，最下面的命令提示窗口就显示了一共有172个该块，这要让我们一个个去数真的是非常麻烦的

如何将CAD图插入到word文档中

回答：

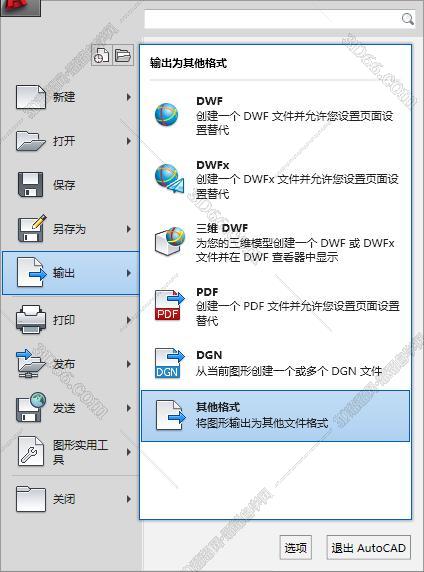

Word文档制作中，往往需要各种插图，用AutoCAD绘制好图形，然后插入Word制作复合文档是解决问题的好办法。操作方法：可以用AutoCAD提供的EXPORT功能先将AutocAD图形以BMP或WMF等格式输出，然后插入Word文档，也可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。须注意的是，由于AutoCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色（修改背景色请参考：如何修改CAD软件背景色）。另外，AutoCAD图形插入Word文档后，往往空边过大，可用Word图片工具栏上的裁剪功能进行修整。

如何快速切换CAD多个文件窗口

回答：
虽然CAD可以同时运行多个程序，但是为了绘图方便，我们也经常会在同一个程序里面打开多个CAD文件，并且还需要随时进行切换到其他的文件中，那么要如何切换呢，今天就给大家分享一下 1. 打开软件，按快捷键ctrl+o，选择多个CAD文件，然后点打开2. 此时选择主菜单上的窗口，在下拉框就可以看到此时打开的所有CAD文件，想要切换，可以直接选择就可以了3. 我们还可以根据习惯进行各个窗口排放，想要恢复默认的话点击右上方的方框图标就可以了

如何批量修改CAD图中的多个图块

回答：

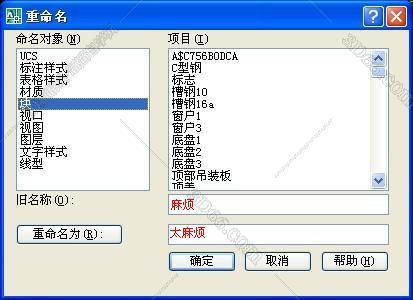

CAD图里面有上千个图块，单独每个去重命名的话就特别麻烦，那么有没有批量修改的方法或者工具呢？答案肯定是有的选择右边项目里面需要修改的快名（ctrl+单击=添加单选  shift+单击=添加多选）重命名为：前缀*后缀（*代表原名称）例如：底盘1；底盘3；窗户1重命名为：正视*修改后：正视底盘1；正视底盘3；正视窗户1

如何使用CAD绘制钢丝绳

回答：

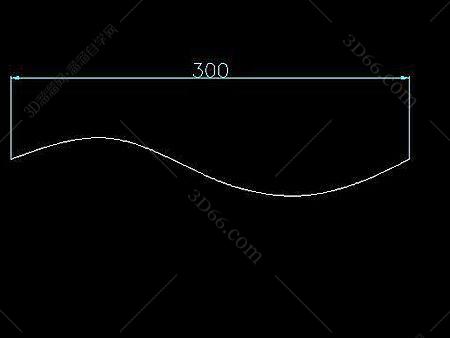

想要制作钢丝绳首先要了解它的结构，它是由多层钢丝捻成股，再以绳芯为中心，由一定数量股捻成螺旋状的绳子。它具有传递长距离的负载、便于携带和运输、较高的抗拉强度、抗疲劳强度和抗冲击韧性等特点，所以广泛应用于冶金、矿山、机械等领域。本文就分享一下如何使用CAD绘制一根钢丝绳1. 先画一条曲线做钢丝绳的中心线，尺寸根据自己需求设计2. 画一圆做钢丝绳的外径（尺寸参考R=6）分7等份，切画一小圆，以R6的圆心到小圆圆心作一圆，剪切等份线，留下七星线。同样在小圆内分7等份画一小小圆，并剪切等份线留下小七星线。如图：需要的是白图层线，粉红图层线就不需要了。3. sweep—选择大的七星线—T（扭曲）—1800—选择曲线。扫出七条扭带。4. 命令: _explode（分解），分解七条扭带，然后删除八条（包括原来的一条）中心线和顶端的线。 5. 再复制六个小七星线。把粉红图层置为当前，删除其他辅助线。6. sweep——选择小的七星线——T（扭曲）—— -3600（注意：是负的）——选择任一条曲线。扫出七条扭带。7. 按照上一部的操作，全部扫掠完这七条七星线。8. 然后全部分解。9. 删除与白线重合的所有线与顶端的线。10. 把一个小小圆复制成七七四十九个。11. 回到原来白色图层置为当前.接下来就是逐个扫掠，这回不用扭曲，逐渐变化如图所示12. 完成

如何在CAD图形中插入图片

回答：

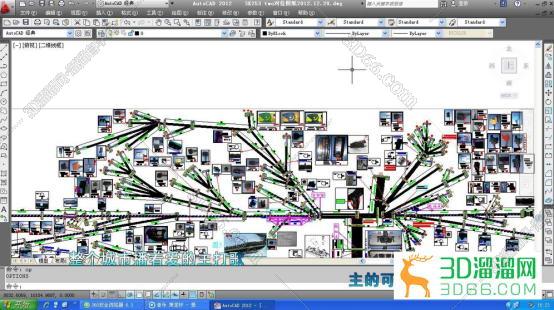

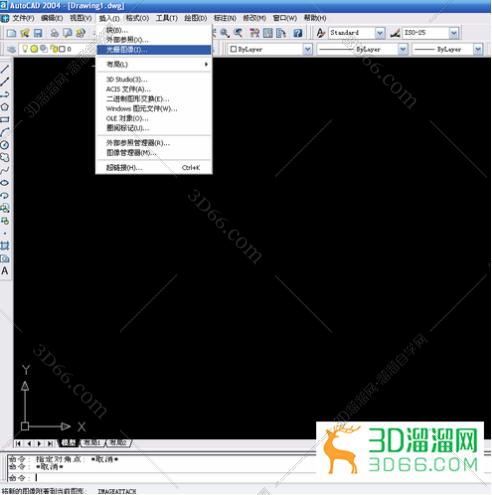

有时候我们制作CAD图形时，需要在其中插入一张图片，操作方法也很简单，我们现在来学习一下吧 1. 点击上方工具栏的插入--光栅图像2. 这是会弹出一个“选择图像文件”的窗口，在里面找到你要插入的图片，点击打开即可3. 打开之后，在“插入点”和“缩放比例”下面勾选“在屏幕上指定”，点击确定4. 这个屏幕左下角命令栏会出现“指定缩放比例因子”，可以根据自己的需要来缩放图片大小5. 确定比例因子之后，图片就插在CAD页面了
